型號

H3-2

介紹

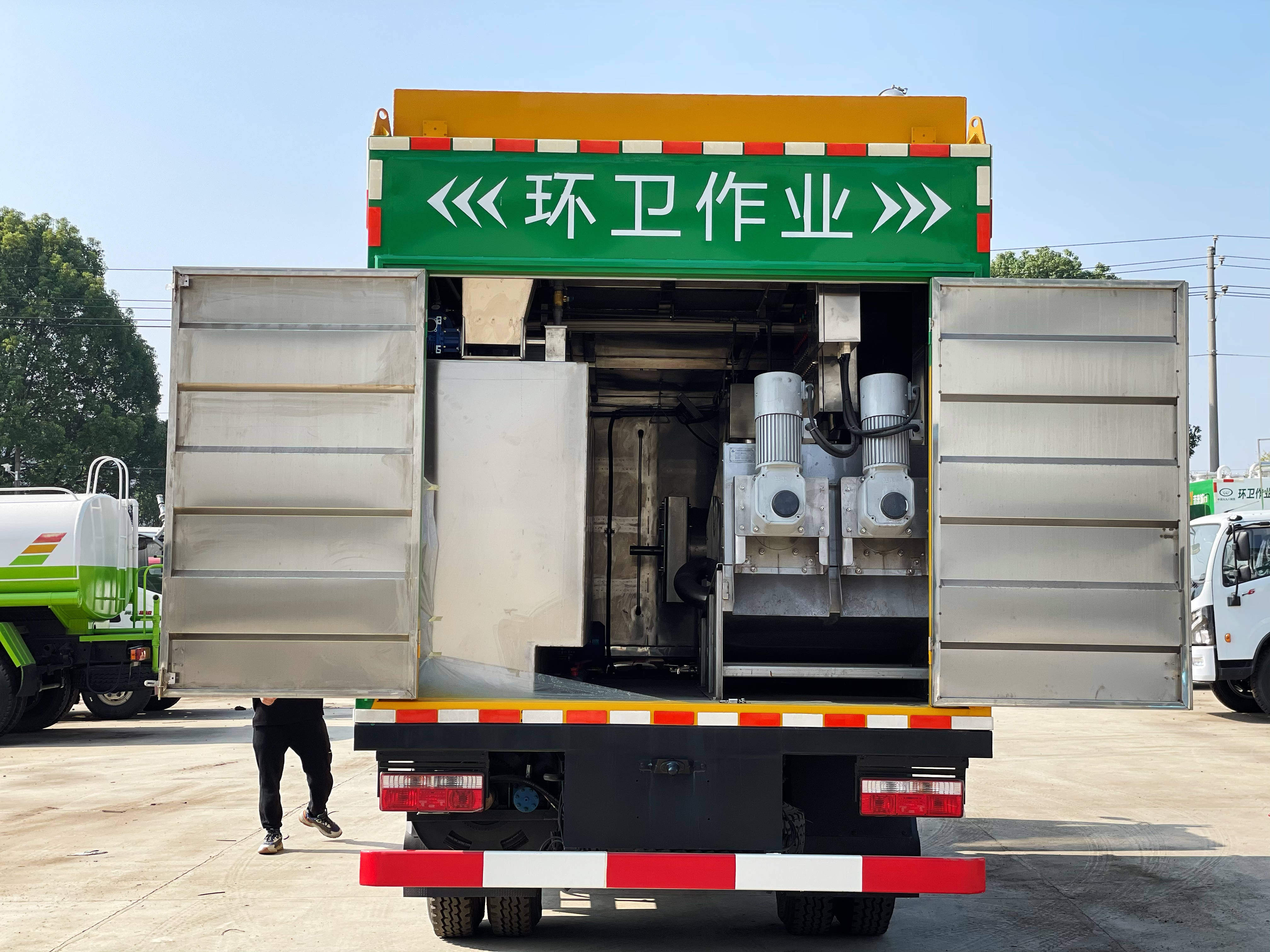

該款設備是2018年全新上市的新產品，外觀成長方體、在功能上沿用了凈化處理的特點：固液分離、藥水攪拌，糞便分類系統、自主發電。

該型號三大的優勢：（H3-2）整個設備外觀以及核心部位全部采用不銹鋼制成，增加了設備使用壽命，和降低了維修成本。

糞便分離系統——動環式壓縮機，技術也有所提升，突破單一方向運轉的局面，成功的實現了雙向運轉，同比提高了處理速度，以及使其在淤泥處理上面性能更穩定，同時降低了淤泥處理的含水率。

第三、該型號整車未超過六米，對道路和施工地的選擇性更強。

附帶

部件

發電機一臺，電箱一臺，吸糞管一套，接頭4套，標識制作.

序號

項目名稱

單位

參數

1

外型尺寸(長×寬×高)

mm

4200×2200×2400

2

整車規格

mm

5995×2200×3600

3

額定人數

人

3

4

整備重量

t

5.5

5

裝載容積

m3

≥3.16

6

壓縮箱（長×寬×高）

m

1.72×0.8×0.9

7

前端壓榨機

套

1

8

真空泵

kw

7.5

9

加藥泵

kw

1

10

真空泵**大負壓

Pa

- 8

11

藥水吸泵

kw

0.75

12

真空泵水箱（長×寬×高）

m

1.5×0.23×0.85

13

檢查口（長×寬）

m

0.57×0.47

14

出渣口高度

m

1.35

15

**大抽速

m3/h

50

16

大處理速度

m3/h

20

17

大吸程

m

8

18

大耗電量

度/h

18

19

設備發電機

kw

30

20

大耗油量

L

4

21

環試壓縮機（直徑）

mm

350

22

藥水攪拌機

kw

0.4×3

23

混合攪拌機

kw

0.4×1、1.1×1

24

電機感應器

w

0.01

25

電動閘閥

w

180

26

東風底盤型號

型號

EQ1070SJ3BDF

27

車輛發動機

型號

YC4E115-50

28

底盤馬力

匹

130

29

軸距

mm

3306

30

整車牌照

黃牌

★★30KW濰坊系列柴油發電機組技術規格參數★★

★發電機組技術參數：

機組型號：HQ30GF

穩態電壓調整率（%）：≤±1

輸出功率：30kW

電壓波動率（%）：≤±0.5

功率因數：COSΦ=0.8（滯后）

瞬態電壓調整率（%）：＋20～－15

輸出電壓：400V/230V

電壓穩定時間：≤1

輸出電流：54A

穩態頻率調整率（%）：≤±1

額定頻率：50Hz

頻率波動率（%）：≤±0.5

額定轉速：1500rpm

瞬態頻率調整率（%）：＋10～－7

燃油牌號：（標準）0#輕柴油（常溫）

頻率穩定時間（S）：≤3

外形尺寸：1650×650×1300（L×W×H mm，參考）

燃油消耗（**負載）：224g/kW·h

機組重量：600kg（參考）

噪聲（LP7m）：105dB（A）

★柴油機技術參數：

品牌/產地：濰坊柴油機

冷卻方式：封閉式水循環冷卻

油機型號：ZH4100D

供油方式：直噴

氣缸數/敢提結構：4/L型

調速方式：機械調速

缸徑行程：100×115mm

進氣方式：自然吸氣

壓縮比：19.0：1

過載能力：110%

啟動方式：DC12V電啟動

轉  速：1500rpm

★發電機技術參數：

電機品牌：

防護等級：IP21

電機型號：HQF-30

接線方式：三相四線、Y型接法

額定功率：30kW

調節方式：AVR（自動電壓調節器）

額定電壓：400V/230V

輸出頻率：50Hz

絕緣等級：H級

輸出因數：COSΦ=0.8（滯后）
